Box igiene

lavaboDisponibili in diverse classi di resistenza al fuoco e diverse configurazioni, sia standard a catalogo che basato su specifica tecnica del Cliente, con basamento in acciaio zincato o in vetroresina. Le unità igieniche sono disponibili sia prefabbricate (consigliate per l’applicazione all’interno di nuove costruzioni), sia in kit di montaggio (consigliate nell’ambito di refitting di imbarcazioni già in navigazione).

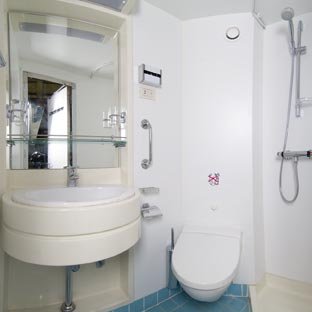

Box igiene standard tipo "LIVORNO"


Box igiene, in classe B15, realizzato con pannelli parete classe B15 e soffitto classe B15 certificato. Basamento realizzato in acciaio zincato da saldare a ponte e rivestito con piastrelle in Gres antiscivolo. Piatto doccia, WC e lavabo.
Vantaggi: l’applicazione del box è estremamente rapida. Una volta messo a dimora il box, è sufficiente collegare i connettori di adduzione e scarico liquidi e la junction box agli impianti di bordo per rendere il box “Livorno” immediatamente operativo.

Specifica Tecnica
Classificazione IMO Res. A 754(18) B15
Ente certificatore RINA
Dimensioni fuori tutto Pianta 1295x1650 mm – Altezza 2200 mm
Materiale basamento Lamiera d’acciaio zincata
Materiale soffitto Lamiera / lana di roccia
Materiale pareti Pannelli sandwich lamiera / lana di roccia/ lamiera
Spessore pannelli parete 50 mm
Spessore lamiere parete 0.7 mm
Finitura pareti PVC/PVC (colori a scelta)
Densità lana di roccia 150 Kg/m3
Luce netta porta 530x1850 mm
Air gap 15 mm
Sezione telaio porta a “Z”
Cerniere 2 + 1 a molla – Inox AISI 304 SB
Serratura Marca R. & C.
Finitura telaio Inox AISI 304 SB
Finitura porta PVC/PVC (colori a scelta)
Colori (per PVC) A scelta da cartella LAMPRE

Dotazione di serie
1. Gruppo Doccia composto da: Piatto doccia in VTR, tenda e riloga, miscelatore termostatico, gruppo doccia, vacuum breaker, saliscendi doccia, porta-sapone.
2. Gruppo Lavabo composto da: modulo prefabbricato VTR con lavabo in ceramica, miscelatore, specchio, mensola con antirollio, luce, presa per rasoio.
3. Gruppo WC composto da: sistema adduzione acqua, porta-carta igienica, porta-scopino a parete (WC non incluso se l’impianto è sottovuoto)
4. Nr. 2 tientibene.
5. Nr. 2 ganci appendi-abiti.
6. Porta-salviette
7. Impianto adduzione acqua calda e fredda.
8. Impianto scarichi.
9. Impianto elettrico completo.
10. Junction box elettrica.

Disponibile in due configurazioni

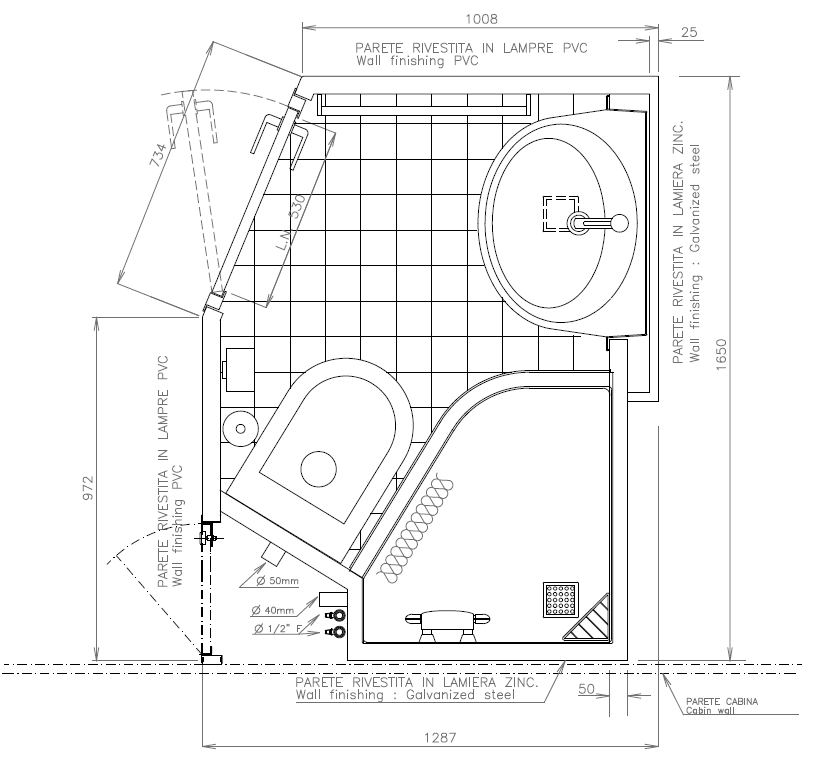

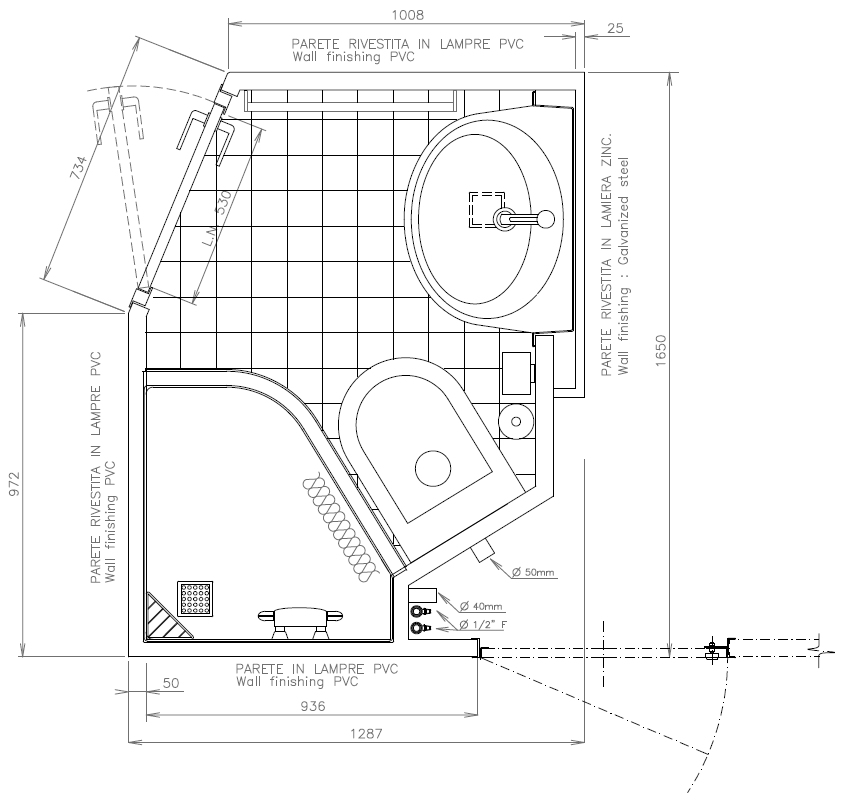

Configurazione AConfigurazione B
Entrambe le configurazioni sono disponibili (a scelta) con accesso al vano tecnico da lato corridoio, oppure da interno box (accesso sopra WC) oppure da interno cabina.

Box igiene standard tipo "TIRRENO"


Box igiene, in classe B15, realizzato con pannelli parete classe B15 e soffitto classe B15 certificato. Basamento realizzato in monoblocco in vetroresina con antiscivolo. Piatto doccia (facente parte del monoblocco VTR), WC e lavabo.
Vantaggi: l’applicazione del box è estremamente rapida. Una volta messo a dimora il box, è sufficiente collegare i connettori di adduzione e scarico liquidi e la junction box agli impianti di bordo per rendere il box “Tirreno” immediatamente operativo. Il basamento in vetroresina e le sue superfici arrotondate rendono semplice la pulizia.

Specifica tecnica
Classificazione IMO Res. A 754(18) B15
Ente certificatore RINA
Dimensioni fuori tutto Pianta 1230x1550 mm – Altezza 2200 mm
Materiale basamento Monoblocco in vetroresina
Materiale pareti Pannelli sandwich lamiera/ lana di roccia/ lamiera
Spessore pannelli parete 50 mm
Spessore lamiere parete 0.7 mm
Finitura pareti PVC/PVC (colori a scelta)
Densità lana di roccia 150 Kg/m3
Luce netta porta 530x1850 mm
Air gap 15 mm
Sezione telaio porta a “Z”
Cerniere 2 + 1 a molla – Inox AISI 304 SB
Serratura Marca R. & C.
Finitura telaio Inox AISI 304 SB
Finitura porta PVC/PVC (colori a scelta)
Colori (per PVC) A scelta da cartella LAMPRE


Dotazione di serie
  • Gruppo Doccia composto da: Piatto doccia (integrato nel monoblocco) in VTR, tenda e riloga, miscelatore termostatico, gruppo doccia, vacuum breaker, saliscendi doccia, porta-sapone.
  • Gruppo Lavabo composto da: lavabo in ceramica, miscelatore, specchio, mensola con antirollio, luce, presa per rasoio.
  • Gruppo WC composto da: sistema adduzione acqua, porta-carta igienica, porta-scopino a parete (WC non incluso se l’impianto è sottovuoto)
  • Nr. 2 tientibene.
  • Nr. 2 ganci appendi-abiti.
  • Porta-salviette
  • Impianto adduzione acqua calda e fredda.
  • Impianto scarichi.
  • Impianto elettrico completo.
  • Junction box elettrica.


Disponibile in due configurazioni

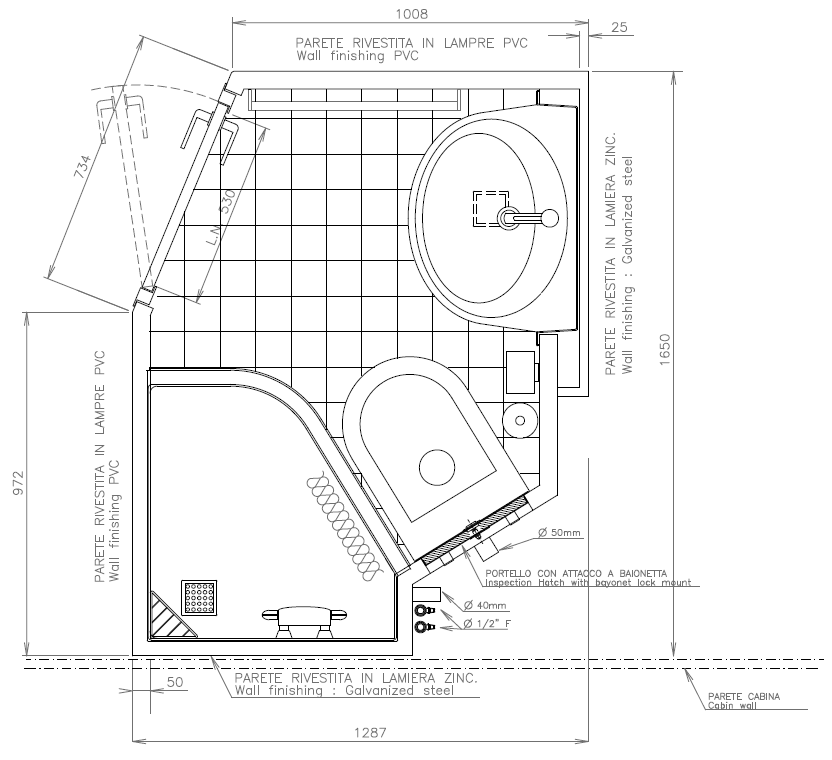

Configurazione AConfigurazione B
Entrambe le configurazioni sono disponibili (a scelta) con accesso al vano tecnico da lato corridoio, oppure da interno box (accesso sopra WC).
